快速入门
(详细操作请使用随机配送操作手册)

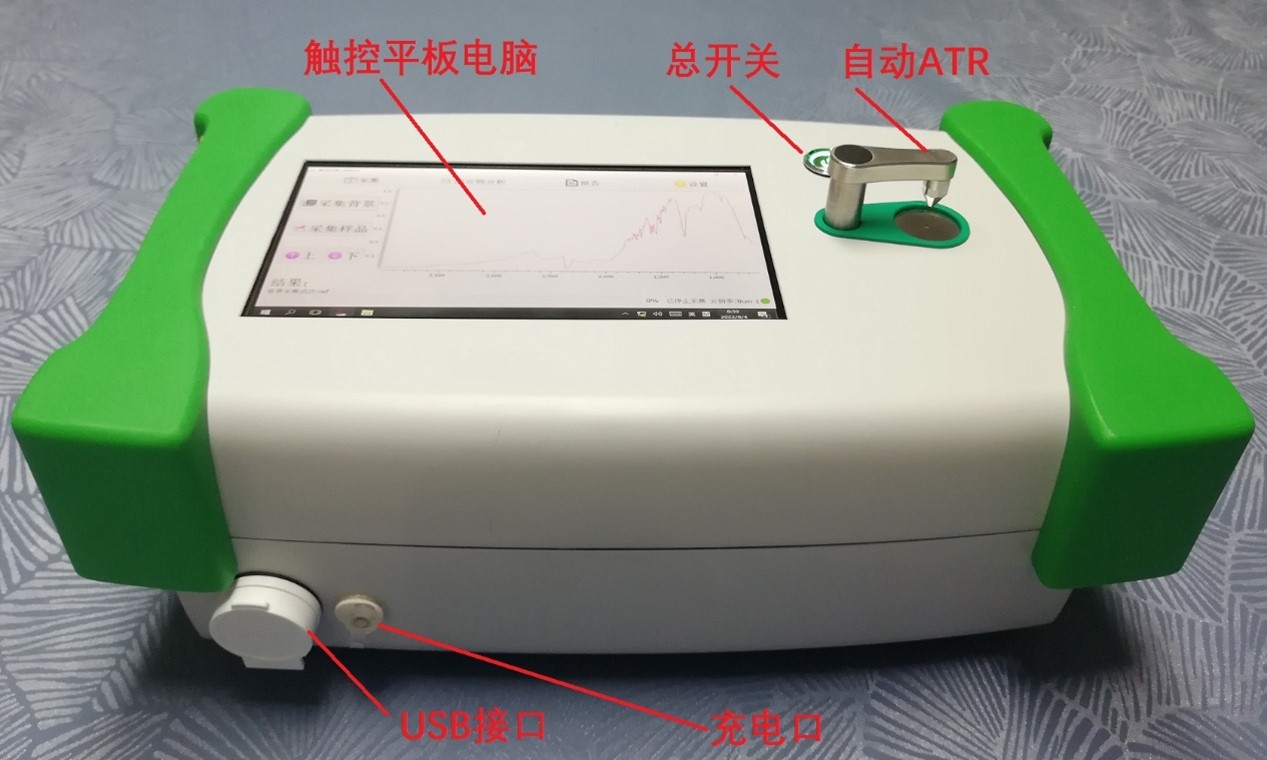

1. 仪器示意图
如上图,仪器侧面有充电口和USB接口。仪器正面有触控PC、仪器总开关和自动升降ATR压头。
2. 软件简介
如上图,顶部为主菜单,分为采集,混合物分析,报告和设置四部分。采集页面用于测试,混合物分析主要用于光谱分析,报告页面为导出分析结果,设置页面是进行仪器相关参数设定。
3. 仪器操作
A. 开关机:点击开机键,开机键灯亮起,电脑开机,随后自动启动软件,软件与仪器连接成功后右下角的指示灯变为绿色。点击开关键,开机键灯熄灭,仪器关闭。
B. 样品测试:a. 背景测试:在采集界面先点击左侧"采集背景"按钮,获取光谱背景。底端进度条显示测试进度。b. 放置样品:将样品放置在压头正下方的钻石晶体表面,点击左侧"下"按钮,压头自动下压,下压完成后点击测试进行测试。液体无需下压压头即可测试。测试完成后在屏幕底部显示样品的分析结果。c. 清理样品:点击左侧"上"按钮,压头上升,上升完成后清理样品,用酒精棉清理钻石晶体。
C. 样品光谱分析:点击"混合物分析",点击"加载光谱"选取需要分析的光谱。点击"快速比较",在底部显示分析结果。混合物可选择差减模式,选择混合物数量,即可在下方获得分析结果。
D. 打印报告:如上图,采集完成或分析完成后,点击"报告"按钮,可将报告保存为图像或word文件。
F. 设置:如上图,点击"设置"按钮,选择"测量参数"、"储存设置""采集设置"等按钮可对仪器参数、储存位置、网络连接等进行设置。一般出场设置了常用参数,用户仅需对样品名称、储存位置进行修改。
