傅里叶变换中红外光谱仪

            FOLI10



                                                 傅里叶变换中红外光谱仪  FOLI10

  •                                                                                                                                    Fourier Transform Infrared Spectrometer



傅里叶变换红外光谱仪 —— FOLI  10

  •                                                             Fourier Transform Infrared Spectrometer


傅里叶变换红外光谱仪 —— FOLI  10

  •                                                                                   Fourier Transform Infrared Spectrometer


FOLI10的特点

FOLI 10的特点

方便易用、功能强大、小巧耐用



Foli10 具有较强的适应性,可以适应当前绝大多数应用的使用环境。为了在日常工作中进行准确且可重复的测量,Foli10采用近乎无需维护的光学系统,同时久经考验的干涉仪设计确保了其优良的可靠性。

Foli10 具有完全一体化且可靠的通用采样功能,轻松进行测量并提供各种便携配件,是实验室和现场测试环境的理想选择。Foli10以极具吸引力的价位和高性能引领红外光谱仪器市场。



FOLI 10的特点


方便易用、功能强大、小巧耐用



– Foli 10 是适用于任何人在任何地方进行使用的红外光谱仪。为了在日常工作中进行准确且可重复的测量,Foli 10采用近乎无需维护的光学系统,同时久经考验的干涉仪设计确保了无与伦比的可靠性。

Foli 10 具有完全一体化且可靠的通用采样功能,轻松进行测量并提供各种便携配件,是实验室和现场测试环境的首选理想仪器。Foli 10以极具吸引力的价位和高性能引领红外光谱市场。


图片展示
图片展示

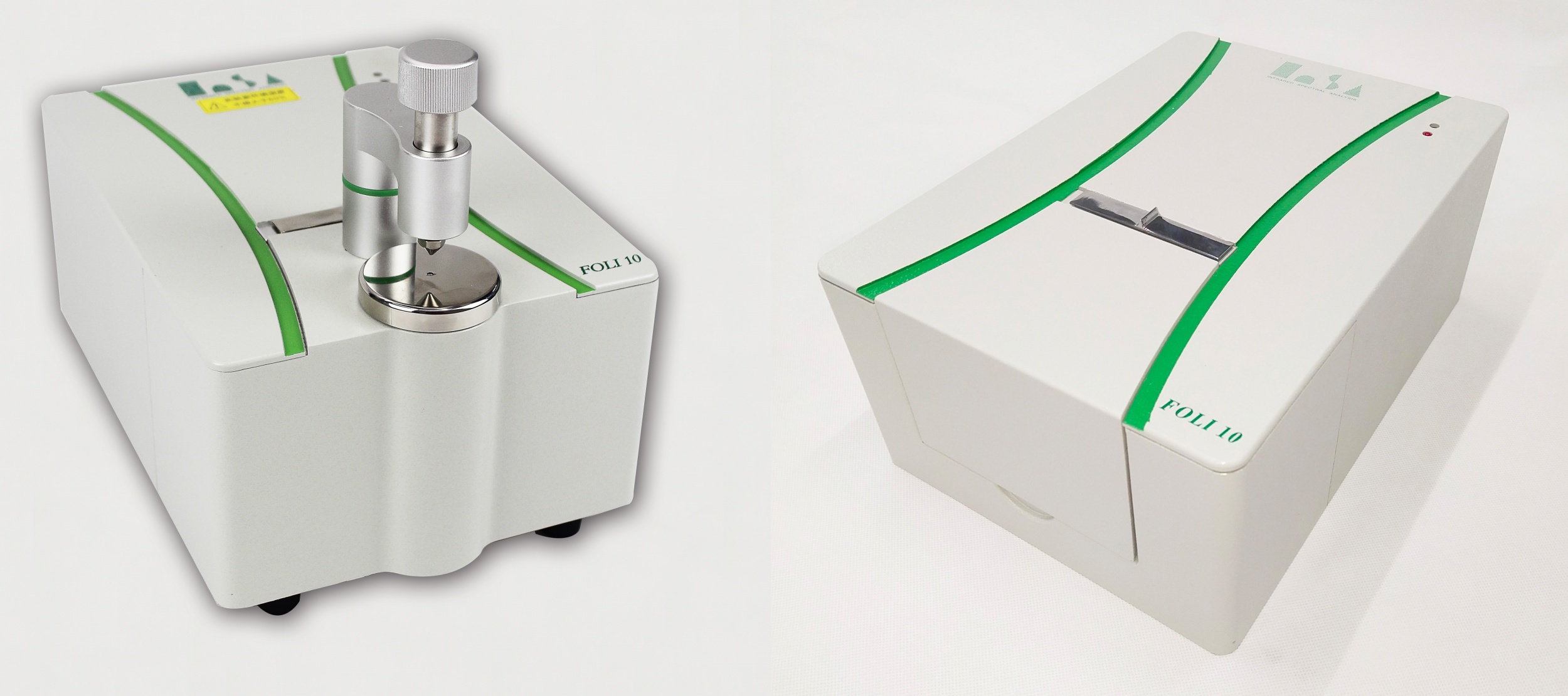

                Foli10-ATR                                          Foli10-T



         Foli10-ATR                           Foli10-T

硬件特点



干涉仪:具有优异的性能、良好的可靠性、持久的稳定性和强抗干扰性能;提供10年期的质量担保

光学系统:全部使用金反射镜:反射率比铝镜高 5 %以上;抗氧化性强,光学性能更稳定

检测器: 高灵敏度DLaTGS和电子制冷MCT以及液氮制冷MCT

固态激光器:性能稳定,使用寿命达10年以上

光源:高性能,使用寿命长达5年以上



                      一体成型立体角镜及MCT检测器

图片展示

          一体成型立体角镜及MCT检测器

ATR附件



金刚石ATR附件,纯金刚石晶体、高强度、超级耐腐蚀、晶体尺寸大、光通量高,灵敏度优异。可兼容国内外各类红外光谱仪使用。

该附件应用市场极广,可以满足有机物、超硬聚合物、无机物、矿物、结石、沥青及各类复合材料等不同行业的测试需求。

用户可以按照实际工作需求,选择不同的晶体,如金刚石、ZnSe、Ge晶体等

图片展示
图片展示

          ATR压头                             ZnSe晶体盘



                                               傅里叶变换中红外光谱仪  FOLI10-R

  •                                                                                                                                 Fourier Transform Infrared Spectrometer



FOLI10-R的特点

傅里叶变换中红外光谱仪

           FOLI10-R

FOLI10-R是荧飒光学专门为客户定制的一款个性化的红外光谱仪。该款红外一体化设计、全密封结构,集成了防潮型ZnSe分束器和高灵敏度的MCT检测器。全开放式的样品仓设计与用户自制的大型附件完美匹配(如图),实验中涉及的温控仪、管线等辅助设备都可以放置在仪器后侧,不占用实验室有限的空间资源,使得整个红外装置简洁紧凑。

图片展示

傅里叶变换近红外光谱仪 —— MASTER 10

  •                                                                                  Fourier Transform Near Infrared Spectrometer


便携式傅里叶变换红外光谱仪

  •                            MOBILE10



傅里叶变换红外(FT-IR)光谱是一种可以分析有机物和无机物的广泛使用的、非破坏性的分析方法。在使用这样方法进行样品分析时,通常只需要很少量的样品。对于未知物的鉴别可以通过与光谱数据库中的参考光谱进行对比的方法得以实现。另外,使用被称为ATR(衰减全反射)的样品分析技术不仅可以简化样品的制备过程,而且还可以使对固体和液体样品的分析变得简单和快速。

荧飒光学是生产和提供傅里叶红外/傅里叶近红外光谱仪的专业供应商。除提供各类商品化的红外光谱仪之外,荧飒光学还可以根据客户的工作需要,定制化生产各种红外光谱系统,满足国内用户不同行业的实际需求。

图片展示

Mobile10的特点



 每一种化学物质都具有红外特征谱,它就像人的指纹一样具有唯一性,通过它可以指认该种物质。荧飒光学全新推出的Mobile10就是这样一款可以在恶劣的使用环境中快速识别未知的有毒有害物质的便携式傅里叶红外光谱仪。



它的主要特点是:

*可以快速识别未知的化学或生物样品

*使用简单,无需专业培训

*无需样品制备

*快速给出结果(秒级)

*可以在恶劣环境中使用

*可以在任何地方检测和鉴别样品

*可以随时添加数据库





Mobile10的广泛用途

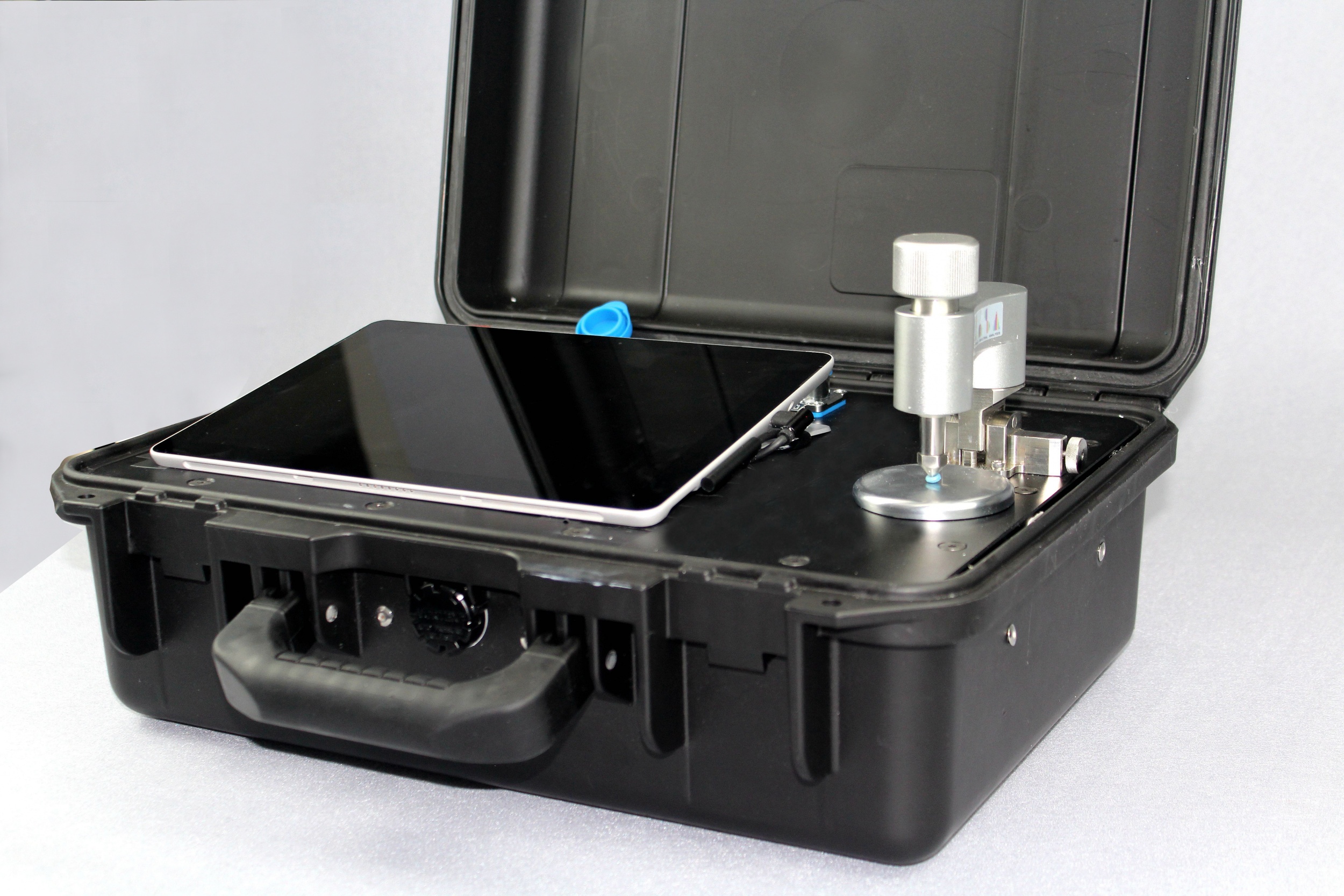

 Mobile10是一款用于检测鉴别未知物质的可独立运行的便携式红外光谱仪。与其它便携式仪器不同,Mobile10具有与台式红外光谱仪一样的极高的检测性能,如较宽的光谱覆盖能力和很高的光谱分辩率。Mobile10不仅可以作为粉未样品和液体样品的通用分析设备,也可以作为一个专用的分析仪器。10寸触摸显示屏使得这款仪器的操作非常简单,仪器配置的丰富的红外指纹图库更可以快速地给出未知物的鉴定结果,此外,使用者可以非常方便地把其特别关心的物质加到指纹谱库中,使仪器具有更广泛的用途。

图片展示

                             测试液体的状态

图片展示

                         测试固体/粉末的状态

主要技术性能



干涉仪:立体角镜迈克耳逊干涉仪

分束器:硒化锌分束器

红外光源:空冷陶瓷光源

检测器:高灵敏度DlaTGS检测器

采样方式: 单次反射金刚石ATR技术,耐磨损、抗腐蚀、 易清洗

工作条件: 工作温度:-5~40℃;工作湿度:0~100%R.H

供电:内置电池,连续4小时供电能力。可通过外部18-24伏车载电瓶供电。

充电电源:100~240VAC,50~60Hz, 20W;可选18-24V

PC/控制器:10寸触摸屏操作方式(手指或指示笔)可选择内置计算机,WIN10操作系统。具有标准TYPE-C接口。

参考谱库: 可使用多种红外参考谱库,如:白色粉未谱库、爆炸物谱库、危险化学品谱库、常规化学品谱库、农药谱库、毒品谱库,气体库等。

        傅里叶变换红外发射光谱仪

                  FOLI 10-RE

FOLI10-RE的特点

 红外发射光谱(Infrared Emission Spectroscopy)是一种直接、无损地获取物质材料光谱信息的红外检测手段,是对红外透射、红外反射、衰减全反射(ATR)、漫反射等测量方式的有效补充。由于材料自身就是红外的发射源,因此发射光谱应用领域比较广,如不适合做透射测量的物质表面、强腐蚀性且不透光的样品、发射光源的光谱特征、体积较大的物体、距离较远的目标、超高温样品的光谱特性、等离子体的发射测量等。

红外发射光谱的原理是,根据基尔霍夫定律(Kirchhoff’s Law),任何物质在温度高于绝对零度时,其内部的原子和分子都会受热激发到更高的能级,在返回基态能级时通过发射释放能量;并且在热平衡条件下,物质的发射能量和其吸收率的比值,仅和物质的温度和发射的波长有关,即在热平衡时,物质发射的能量一定等于吸收的能量。

图片展示

黑体是最理想的吸收体,其发射率也是最大的。按照应用领域的不同,黑体可以分为平板式黑体和空腔式黑体。通常情况下,平板式黑体适用的温度范围在200°C以内,空腔式黑体适用的温度更高,有的甚至到达2000°C以上。在计算某些材料的发射率时,往往需要测量相同温度下黑体的发射谱图强度,接着立即测量样品的发射谱图强度,然后将两者相除,即可归一化得到该温度下,该材料不同波长的发射率。

下图为三种不同温度下黑体的发射谱图,我们可以从谱图中了解到,随着温度的不断升高,发射的强度是逐渐增大的,这是由普朗克定律(Planck’s Law)所决定的。该定律给出了光谱辐射通量密度和光谱波长及黑体温度之间的定量光系。另外,我们也发现,不同温度下发射谱图的峰位极大值是不断位移的,温度越高,峰位极大值越向高波数位移,也就是移向短波的方向,该现象符合维恩位移定律,nmax=1.93T。

图片展示

黑体IR-563/301的技术参数



* 温度范围:50 – 1050 °C

* 温度调节精度:0.1 °C

* 发射口最大尺寸:1英寸

* 发射率:>0.99

*发射源类型:空腔黑体

* 8个可调光阑

图片展示

FOLI 10-RE是荧飒光学自主设计的独立式傅里叶变换红外发射光谱仪,该光谱仪集成专门的发射平台,可以安装各种不同的发射附件和参考黑体,满足不同温度下不同材料的表征需求。光谱仪主机配置双检测器位置,方便用户随时进行多个检测器的切换测量。灵活的光路设计,用户可以选择聚焦光路或者平行光路来适合不同的样品。此外,FOLI 10-RE也可以更换内部的光学元器件,使测量谱区扩展到近红外波段,满足近红外光源的发射测量。



发射光谱的测量方式及注意事项,视样品形态的不同而有所差别。对于薄膜样品,可以将薄膜担载在金属基底上进行测量,以减少基底的辐射;制备样品的厚度不能太大或者气体浓度不能太高,防止样品自吸收造成的谱图变形;如果背景的辐射较强,在计算样品发射率时,需要考虑将背景的发射强度扣除后,才能得到准确的结果;如果样品在测量过程中释放出气体,用户需要考虑在发射装置上增加吹扫,以减少气体对谱图的影响。

产品特点

* 干涉仪:高级迈克尔逊干涉仪,光路永久准直,稳定性极佳,10年质量保证

* 固态激光器:性能稳定,使用寿命达10年以上

*  发射源:聚焦光路,用户的样品或者热源或者黑体

*  分束器:ZnSe材质分束器和ZnSe窗片,防止光学器件潮解(可选KBr、石英分束器)

*  检测器:内置双检测器位置,可选择常温检测器或者低温MCT、铟镓砷,可以实现软件自动切换

*  光路设计:专用的发射光路设计,简洁紧凑,降低辐射损失,提高辐射通量

*  发射附件:可定制各种附件满足客户的实际测试需求

产品技术参数



* 光谱范围:标准范围500~5000 cm-1(可选400-7500cm-1、400-10000cm-1、或扩展到近红外12500 cm-1

* 光谱分辨率:优于2 cm-1,通常使用8 cm-1

* 测量方式:将样品放置在聚焦点,可以选择不同的温控仪或者黑体工作条件:工作温度:-5~40℃;工作湿度:0~100%R.H.

* 电源:100~240VAC,50~60Hz, 20W;

* 重量:12kg

* 尺寸:44 cm×33 cm×18cm(W×D×H;含发射挡板)

产品配置选型

图片展示

对于室温下的物质的红外发射测量,荧飒光学提供了另外一种解决方案。通过FOLI系列傅里叶变换红外光谱仪主机和反射附件或者积分球附件,测量得到材料的反射光谱。根据基尔霍夫定律和能量守恒定理,我们可以非常方便地获得室温下不透明材料的发射率。详细解决方案可以咨询荧飒的应用工程师。

应用介绍



* 研究材料的发射谱图特性

* 计算材料的发射率

* 艾柱燃烧的发射光谱

* 陶瓷片在不同温度下的发射光谱

* 医疗器械中各种理疗仪的测试

* (近)红外光源的测试

* 超高温样品的光谱测试

* 等离子体的发射测量

* 人体穴位的发射研究

* 玻璃及建筑材料的发射测量

* 太阳能集热管的发射测量

* 各类织物的发射测量

旋转透射红外液体分析仪                    FOLI10-RT

红外光谱仪分析液体样品,不论在实验室分析还是在现场应用中都非常普遍。

液体的红外分析涉及定性和定量分析。定性分析通常采用透射法,比如涂膜法、夹层液膜法;定量分析通常采取液体池透射法来进行测量。近些年也有用户采取ATR反射法来进行液体的测量。透射法的好处是光通量高,适合做ppm级低浓度的液体,但是制样很麻烦,尤其是在对液体池进行装卸、进样、清洗的时候。ATR方法制样相对简单,只需滴加一滴液体即可进行测量,但是由于ATR衰减全反射的信号较弱,只适合于测量浓度较高的液体,比如百分含量的液体;而且ATR成本较高,也限制其在某些领域的应用。

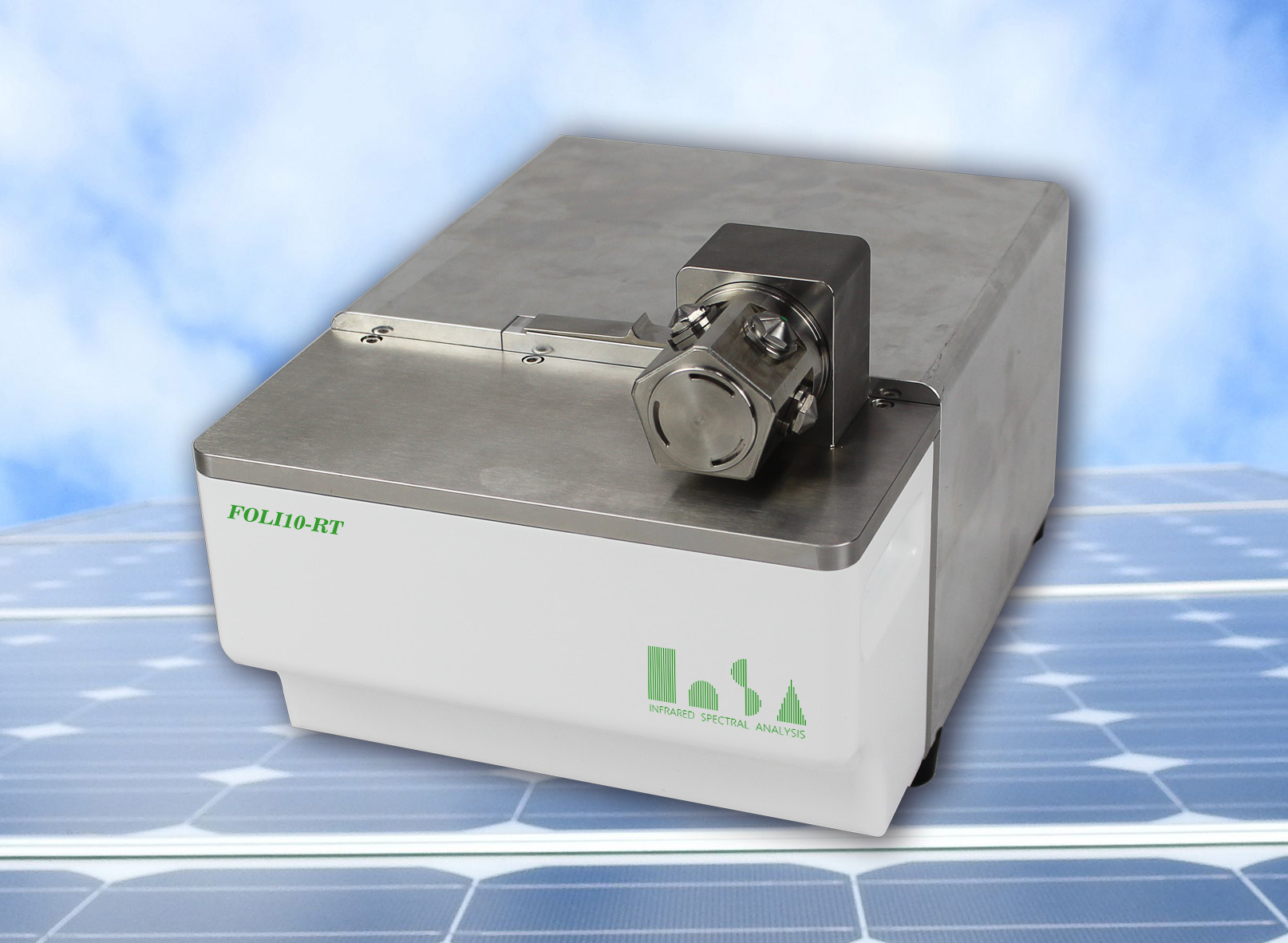

荧飒光学最新设计的FOLI10-RT旋转透射红外液体分析仪,完美地结合了透射方法的高光通量及ATR方法的制样简便性,而且该分析仪的旋转头最多可配置4个不同光程的光学窗和1个清洗位,极大满足了不同客户的测试需求。

图片展示

该旋转透射模块和红外主机集成一体,采用高光通量的ZnSe晶体设计,灵敏度优异。有定位栓的旋转头既可以顺时针或者逆时针旋转,又可以确保采样的高精度和重复性。用户可以按照实际需要,灵活配置1-4个不同的固定光程的光学窗,今后随时可以升级不同的光程。下图为测试示意图。



旋转透射模块的光程,相当于液体池的厚度,FOLI10-RT设计的规格有30微米、50微米、100微米、200微米和用户自定义光程。通常进行液体定量时,100微米的光程是最常使用的,如果换算为ATR的反射次数,那么该光程相当于ATR晶体反射50次@1000cm-1,因此,透射的灵敏度非常高。

图片展示

在进行液体定量测试时,仅一滴液体即可满足测量要求,用户如果发现谱图中的吸收峰很弱,说明选择的旋转头的光程太小,只需要旋转更大的光程进行测量即可;如果发现谱图中出现“平头峰”,说明选择的旋转头的光程太大,应当更换更小的光程进行测量。测量完成后,用合适的溶剂(水或者有机溶剂),使用无尘纸巾清理晶体表面的样品,就可以做下一个样品了,非常简单。



该附件应用市场极广,可以满足不同应用领域的液体测试需求,不仅可以准确定量测量,也可以定性分析有机溶液、有机溶剂、各类油品及杂质的定量分析、水溶液体系等。

图片展示

产品特点



FOLI10-RT是一款专用的液体分析仪,可以配置不同光程的旋转头,精确定量不同浓度的液体样品,与传统的液体测量方法相比,FOLI10-RT最大的优点:

  •

  • * 同时配置不同光程的光学窗,旋转切换,非常方便;

  • * 装载样品非常简单、高效,只需滴一滴液体在晶体表面,和ATR的测量方式相似;

  • * 快速获得高灵敏度、高信噪比的谱图;

  • * 清洁样品非常方便;

  • * 可以定制不同光程的旋转头,适合您最佳的浓度分析

  • * 用户既可以选配DLaTGS检测器,也可以选配MCT检测器。

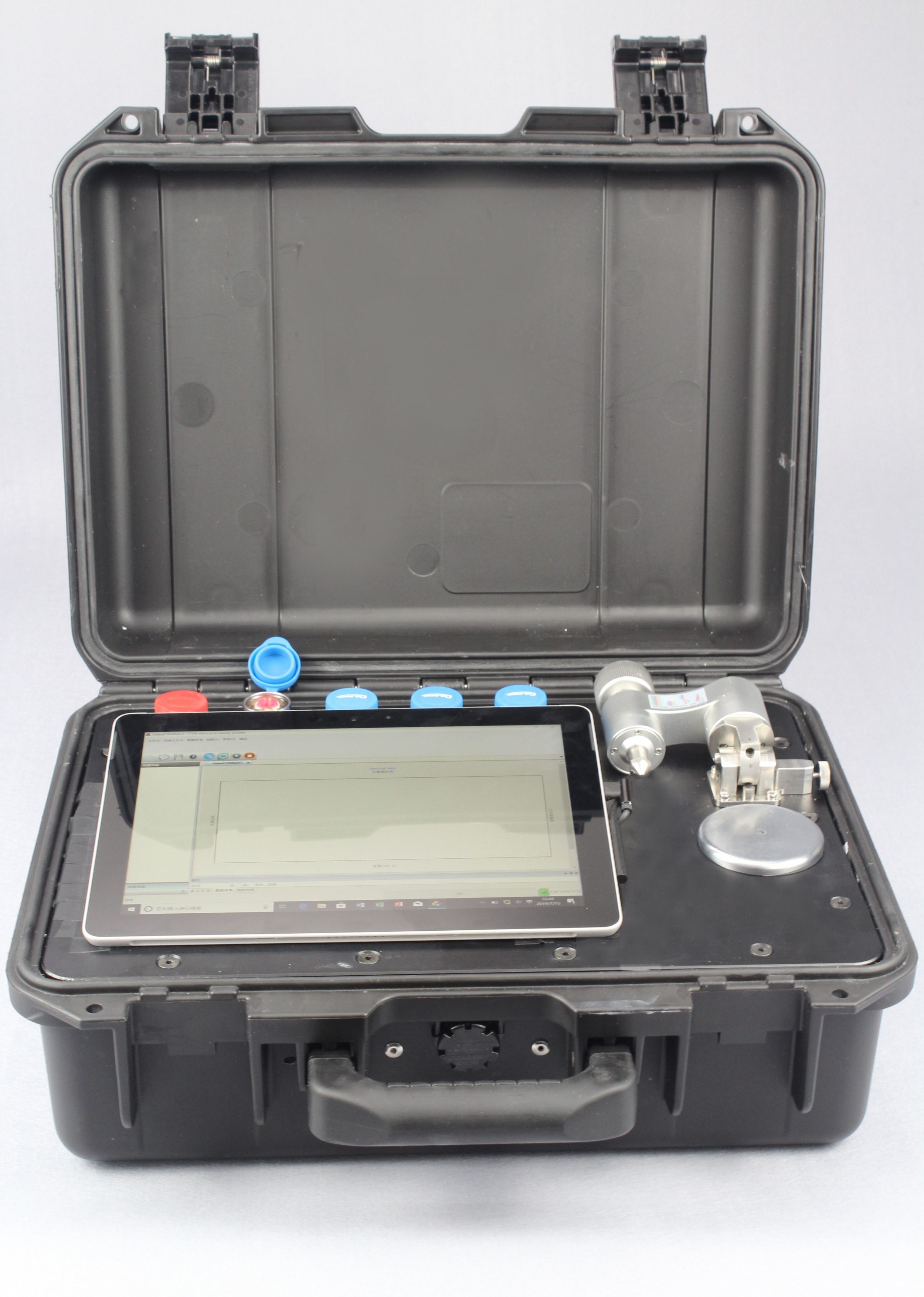

                                          便携式傅里叶变换红外光谱仪  MOBILE10

                                                                                                                              Portable Fourier Transform Infrared Spectrometer



傅里叶变换红外(FT-IR)光谱是一种可以分析有机物和无机物的广泛使用的、非破坏性的分析方法。在使用这样方法进行样品分析时,通常只需要很少量的样品。对于未知物的鉴别可以通过与光谱数据库中的参考光谱进行对比的方法得以实现。另外,使用被称为ATR(衰减全反射)的样品分析技术不仅可以简化样品的制备过程,而且还可以使对固体和液体样品的分析变得简单和快速。

荧飒光学是生产和提供傅里叶红外/傅里叶近红外光谱仪的专业供应商。除提供各类商品化的红外光谱仪之外,荧飒光学还可以根据客户的工作需要,定制化生产各种红外光谱系统,满足国内用户不同行业的实际需求。

图片展示

Mobile10的特点

每一种化学物质都具有红外特征谱,它就像人的指纹一样,通过它可以指认该种物质。荧飒光学全新推出的Mobile10就是这样一款可以在恶劣的使用环境中快速识别未知的有毒有害物质的便携式傅里叶红外光谱仪。



它的主要特点是:

*可以快速识别未知的化学或生物样品

*使用简单,无需专业培训

*无需样品制备

*快速给出结果(秒级)

*可以在恶劣环境中使用

*可以在任何地方检测和鉴别样品

*可以随时添加数据库





Mobile10的广泛用途

Mobile10是一款用于检测鉴别未知物质的可独立运行的便携式红外光谱仪。与其它便携式仪器不同,Mobile10具有与台式红外光谱仪一样的极高的检测性能,如较宽的光谱覆盖能力和很高的光谱分辩率。Mobile10不仅可以作为粉未样品和液体样品的通用分析设备,也可以作为一个专用的分析仪器。10寸触摸显示屏使得这款仪器的操作非常简单,仪器配置的丰富的红外指纹图库更可以快速地给出未知物的鉴定结果,此外,使用者可以非常方便地把其特别关心的物质加到指纹谱库中,使仪器具有更广泛的用途。

图片展示
图片展示

主要技术性能

干涉仪:立体角镜迈克耳逊干涉仪

分束器:硒化锌分束器

红外光源:空冷陶瓷光源

检测器:高灵敏度DlaTGS检测器



采样方式: 单次反射金刚石ATR技术,耐磨损、抗腐蚀、 易清洗

工作条件: 工作温度:-5~40℃;工作湿度:0~100%R.H

供电:内置电池,连续4小时供电能力。可通过外部18-24伏车载电瓶供电。

充电电源:100~240VAC,50~60Hz, 20W;可选18-24V

PC/控制器:10寸触摸屏操作方式(手指或指示笔)可选择内置计算机,WIN10操作系统。具有标准TYPE-C接口。

参考谱库: 可使用多种红外参考谱库,如:白色粉未谱库、爆炸物谱库、危险化学品谱库、常规化学品谱库、农药谱库、毒品谱库,气体库等。

   便携式傅里叶红外气体分析仪

                Mobile10-G



                                            便携式傅里叶红外气体分析仪 Mobile10-G

                                                                                                                                   Portable Fourier infrared gas analyzer



在环境空气中,绝大多数的痕量气体都是极性分子,如CO、NO、NO2、N2O、SO2、HCl、HF、HCN、NH3等,还有些非极性分子,如CO2和CH4,这些气体和红外光发生相互作用后,都会发生分子偶极矩的变化,在红外光谱上显示出不同的特征吸收峰,我们根据气体分子的红外特征吸收峰的位置分布和强度变化,就可以确定未知气体的种类和浓度,实现气体的定性和定量分析。



和传统的滤光片型红外及光栅型红外相比,傅里叶变换红外(FTIR)具有更高的分辨率和信噪比、更快的扫描速度、最大的光通量,是目前红外市场上最有力的光谱分析工具。FTIR 更高的光谱分辨率和信噪比使其具备同时进行多组分分析的能力。尽管多种混合气体的吸收谱图相互叠加,但是高分辨率的气体光谱包含了分子的振动及转动信息,利用最小二乘法化学计量学算法,结合气体分子的标准红外数据库,就可以从混合光谱中分离出不同气体组分的贡献,进而得到各个组分的浓度。FTIR更快的扫描速度,使其可以实现气体的现场测量和在线实时分析。FTIR更高的光通量,使其一次测量就可以获取探测器响应范围内全波段的光谱,可以针对不同气体的吸收特性,灵活选择反演波段进行浓度分析。因此,FTIR 光谱法非常适合环境中复杂气体的现场测量。

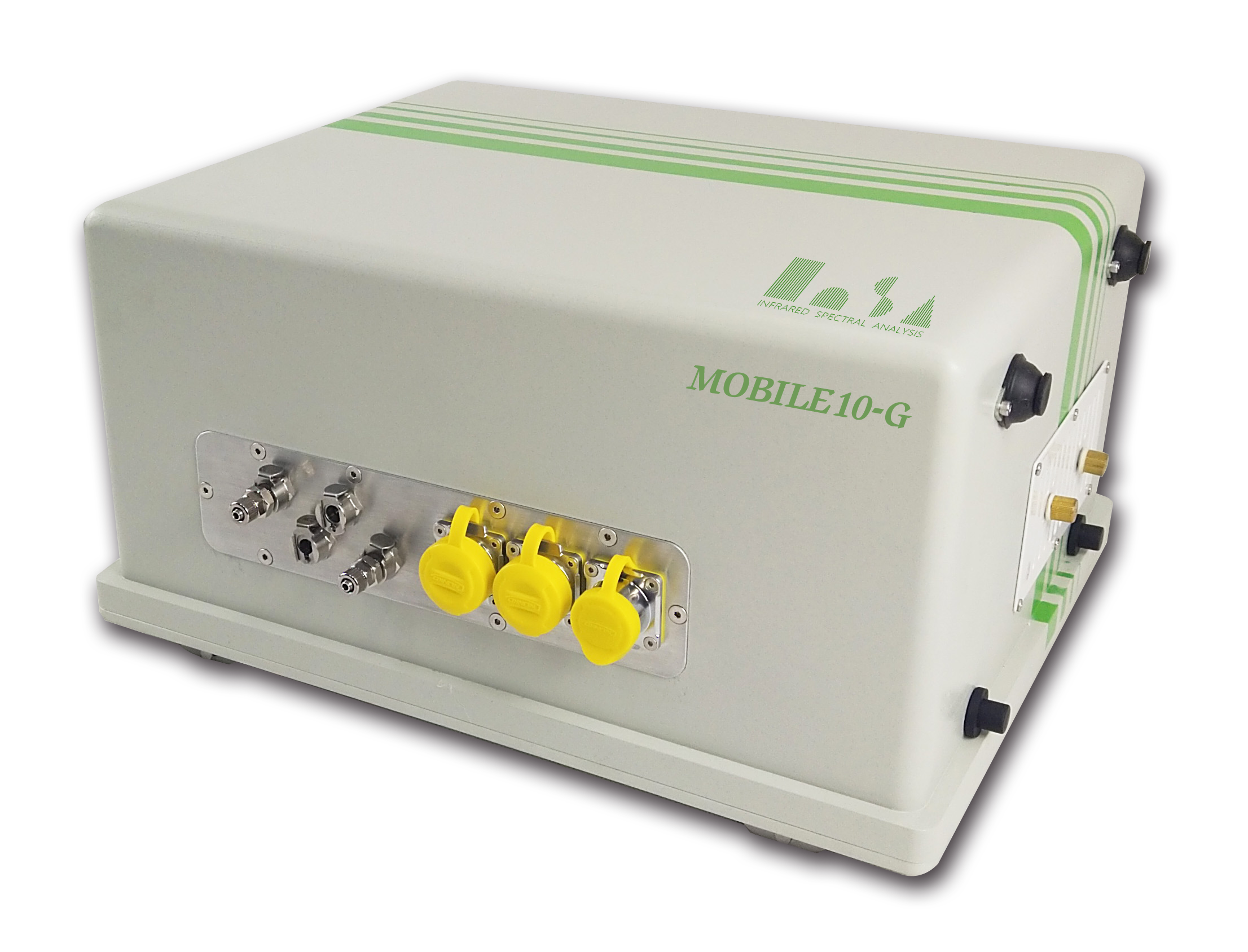

Mobile 10-G是荧飒光学推出的首款便携式傅里叶红外气体分析仪,集成了抗震动干涉仪、防潮ZnSe分束器、电制冷高灵敏度MCT等光学器件和专利(实用新型专利号ZL201821006587.7)的9.8米长光程气体池,能够在现场对多种气体组分进行快速分析,灵敏度可达ppb级。Mobile 10-G可用于监测垃圾焚烧排放、燃煤电厂排放、燃烧气体排放、化工气体泄漏、烟气分析等对环境有毒有害的无机气体,还可用于测量VOCs等各种可挥发性的有机气体或者测量气体的纯度。



Mobile 10-G主机设计紧凑,抗震性强,充分考虑到现场的实际需求。配置了抗震式干涉仪,光路永久准直,用户可以手提或者肩背,单人即可方便携带进行现场测试。在防潮性能方面,主机标配了ZnSe防潮分束器以及ZnSe窗片,用户可在野外长期工作而无后顾之忧。配置最新的电制冷MCT检测器,直接输出数字信号,既提高了痕量气体的检测灵敏度,又避免了野外使用液氮MCT的麻烦。Mobile 10-G主机内置了可充电电池,常温使用可连续供电超过3小时,紧急情况下,可使用18-24V车载电瓶进行快速充电;此外,主机额外配置了抽气泵、过滤等采样装置,便于用户在现场对目标气体进行采集。

图片展示

Mobile 10-G内置专利的长光程气体池,铝合金池体,反射镜采用多层镀金加氟化镁防腐层,可适用于各种恶劣环境气体。气体池采取多次反射,光程可达9.8米,能够检测ppb级的气体,而气体池的体积仅仅400mL,光通量比传统的同光程气体池更高,气体需求量小。如果进行在线监测,气体在池内的置换速度更快。



Mobile10-G气体分析仪与笔记本电脑通过“以太”网卡相连,开机可自动联接。软件配置超过3000张气体的红外参考谱库进行定性分析以及多个常用气体的定量模型。全中文版气体分析处理软件,可以同时测量并显示超过30种组分的浓度值。同时,该软件还可以对数据进行再处理,功能包括:谱图快速比较、标准谱库检索、定量分析等。

图片展示

Mobile 10-G内置专利(实用新型专利号ZL201821006587.7)长光程气体池,铝合金池体,反射镜采用多层镀金加氟化镁防腐层,可适用于各种恶劣环境气体。气体池采取多次反射,光程可达9.8米,能够检测ppb级的气体,而气体池的体积仅仅400mL,光通量比传统的同光程气体池更高,气体需求量小。如果进行在线监测,气体在池内的置换速度更快。



Mobile10-G气体分析仪与笔记本电脑通过“以太”网卡相连,开机可自动联接。软件配置超过3000张气体的红外参考谱库进行定性分析以及多个常用气体的定量模型。全中文版气体分析处理软件,可以同时测量并显示超过30种组分的浓度值。同时,该软件还可以对数据进行再处理,功能包括:谱图快速比较、标准谱库检索、定量分析等。

图片展示

系统技术特点:



* 抗震式干涉仪,光路永久准直,全镀金镜子,30度光学补偿设计,适用于现场检测;

* 采用最新的电制冷MCT检测器,直接输出数字信号;

* 红外光源为陶瓷光源,温度1550K;

* 可使用多种红外参考谱库,如:超过3000张定性分析气体谱库;

* 多次反射长光程气体池,可分析低至ppb级的气体分子;可搜寻查找未知气体成分,适用于分析现场环境的各种气体。全镀金镜子并镀有特殊防腐层,可适

   用于各种恶劣环境气体;

*  定量气体最高可以同时显示超过30种组分的浓度值;

*  红外主机与笔记本电脑通过“以太”网卡连接,无任何限制。计算机可远程控制、采样及数据处理,实时数据共享,有效降低数据分析人员受危险品伤害的风险;

*  内置电池,常温使用可连续供电3小时以上。

系统技术参数:



* 测量原理:傅里叶变换红外光谱仪;

* 性能:能同时测量多达30种气体;

* 零点漂移:48小时内小于测量量程的1%;

* 线性度:小于测量量程的1%;

* 响应时间:T90小于90秒;

* 操作温度:0-40度;

* 储存温度:-20-50度;

* 电池使用时间:大于3小时;

* 充电电源:220V/50Hz;

* 体积尺寸:41cm×33cm×22cm;

* 重量:14Kg;

* 携带方式:手提和双肩背。

光谱仪参数:



* 分辨率:优于2cm-1(可选1 cm-1);

* 波长范围:5000 - 600 cm-1;

* 检测器:高灵敏度电制冷MCT检测器,数字信号输出;

* 红外光源:陶瓷光源,1550K;

* 分束器:野外防潮,ZnSe分束器,ZnSe窗片。





气体池参数:



* 结构:多次反射怀特池,固定光程9.8米;

* 材料:铝合金池体;

* 镜子:多层镀金加氟化镁防腐层;

* 体积:0.4升;

* 气体流量:1.65升/分钟。

软件:



红外操作软件:Win10操作系统下的全中文版处理软件,中文数据处理、中文操作。功能包括:红外光谱测量软件、光谱数据预处理、谱图快速比较、标准谱库检索、用户自建标准谱库、定量分析等。



                                            傅里叶变换红外发射光谱仪   FOLI10-RE

  •                                                                                                                            Fourier Transform Infrared Emission Spectrometer



FOLI10-RE的特点

红外发射光谱(Infrared Emission Spectroscopy)是一种直接、无损地获取物质材料光谱信息的红外检测手段,是对红外透射、红外反射、衰减全反射(ATR)、漫反射等测量方式的有效补充。由于材料自身就是红外的发射源,因此发射光谱应用领域比较广,如不适合做透射测量的物质表面、强腐蚀性且不透光的样品、发射光源的光谱特征、体积较大的物体、距离较远的目标、超高温样品的光谱特性、等离子体的发射测量等。

红外发射光谱的原理是,根据基尔霍夫定律(Kirchhoff’s Law),任何物质在温度高于绝对零度时,其内部的原子和分子都会受热激发到更高的能级,在返回基态能级时通过发射释放能量;并且在热平衡条件下,物质的发射能量和其吸收率的比值,仅和物质的温度和发射的波长有关,即在热平衡时,物质发射的能量一定等于吸收的能量。

图片展示

黑体是最理想的吸收体,其发射率也是最大的。按照应用领域的不同,黑体可以分为平板式黑体和空腔式黑体。通常情况下,平板式黑体适用的温度范围在200°C以内,空腔式黑体适用的温度更高,有的甚至到达2000°C以上。在计算某些材料的发射率时,往往需要测量相同温度下黑体的发射谱图强度,接着立即测量样品的发射谱图强度,然后将两者相除,即可归一化得到该温度下,该材料不同波长的发射率。

下图为三种不同温度下黑体的发射谱图,我们可以从谱图中了解到,随着温度的不断升高,发射的强度是逐渐增大的,这是由普朗克定律(Planck’s Law)所决定的。该定律给出了光谱辐射通量密度和光谱波长及黑体温度之间的定量光系。另外,我们也发现,不同温度下发射谱图的峰位极大值是不断位移的,温度越高,峰位极大值越向高波数位移,也就是移向短波的方向,该现象符合维恩位移定律,nmax=1.93T。

图片展示

黑体IR-563/301的技术参数



* 温度范围:50 – 1050 °C

* 温度调节精度:0.1 °C

* 发射口最大尺寸:1英寸

* 发射率:>0.99

*发射源类型:空腔黑体

* 8个可调光阑

图片展示

FOLI 10-RE是荧飒光学自主设计的独立式傅里叶变换红外发射光谱仪,该光谱仪集成专门的发射平台,可以安装各种不同的发射附件和参考黑体,满足不同温度下不同材料的表征需求。光谱仪主机配置双检测器位置,方便用户随时进行多个检测器的切换测量。灵活的光路设计,用户可以选择聚焦光路或者平行光路来适合不同的样品。此外,FOLI 10-RE也可以更换内部的光学元器件,使测量谱区扩展到近红外波段,满足近红外光源的发射测量。



发射光谱的测量方式及注意事项,视样品形态的不同而有所差别。对于薄膜样品,可以将薄膜担载在金属基底上进行测量,以减少基底的辐射;制备样品的厚度不能太大或者气体浓度不能太高,防止样品自吸收造成的谱图变形;如果背景的辐射较强,在计算样品发射率时,需要考虑将背景的发射强度扣除后,才能得到准确的结果;如果样品在测量过程中释放出气体,用户需要考虑在发射装置上增加吹扫,以减少气体对谱图的影响。

产品特点

* 干涉仪:高级迈克尔逊干涉仪,光路永久准直,稳定性极佳,10年质量保证

* 固态激光器:性能稳定,使用寿命达10年以上

*  发射源:聚焦光路,用户的样品或者热源或者黑体

*  分束器:ZnSe材质分束器和ZnSe窗片,防止光学器件潮解(可选KBr、石英分束器)

*  检测器:内置双检测器位置,可选择常温检测器或者低温MCT、铟镓砷,可以实现软件自动切换

*  光路设计:专用的发射光路设计,简洁紧凑,降低辐射损失,提高辐射通量

*  发射附件:可定制各种附件满足客户的实际测试需求

产品技术参数

* 光谱范围:标准范围500~5000 cm-1(可选400-7500cm-1、400-10000cm-1、或扩展到近红外12500 cm-1

* 光谱分辨率:优于2 cm-1,通常使用8 cm-1

* 测量方式:将样品放置在聚焦点,可以选择不同的温控仪或者黑体工作条件:工作温度:-5~40℃;工作湿度:0~100%R.H.

* 电源:100~240VAC,50~60Hz, 20W;

* 重量:12kg

* 尺寸:44 cm×33 cm×18cm(W×D×H;含发射挡板)

产品配置选型

图片展示

对于室温下的物质的红外发射测量,荧飒光学提供了另外一种解决方案。通过FOLI系列傅里叶变换红外光谱仪主机和反射附件或者积分球附件,测量得到材料的反射光谱。根据基尔霍夫定律和能量守恒定理,我们可以非常方便地获得室温下不透明材料的发射率。详细解决方案可以咨询荧飒的应用工程师。

应用介绍

* 研究材料的发射谱图特性

* 计算材料的发射率

* 艾柱燃烧的发射光谱

* 陶瓷片在不同温度下发射光谱

* 医疗器械中各种理疗仪的测试

* (近)红外光源的测试

* 超高温样品的光谱测试

* 等离子体的发射测量

* 人体穴位的发射研究

* 玻璃及建筑材料的发射测量

* 太阳能集热管的发射测量

* 各类织物的发射测量



                                             旋转透射红外液体分析仪  FOLI10-RT

                                                                                                                                Rotating transmission infrared liquid analyzer



红外光谱仪分析液体样品,不论在实验室分析还是在现场应用中都非常普遍。

液体的红外分析涉及定性和定量分析。定性分析通常采用透射法,比如涂膜法、夹层液膜法;定量分析通常采取液体池透射法来进行测量。近些年也有用户采取ATR反射法来进行液体的测量。透射法的好处是光通量高,适合做ppm级低浓度的液体,但是制样很麻烦,尤其是在对液体池进行装卸、进样、清洗的时候。ATR方法制样相对简单,只需滴加一滴液体即可进行测量,但是由于ATR衰减全反射的信号较弱,只适合于测量浓度较高的液体,比如百分含量的液体;而且ATR成本较高,也限制其在某些领域的应用。



荧飒光学最新设计的FOLI10-RT旋转透射红外液体分析仪,完美地结合了透射方法的高光通量及ATR方法的制样简便性,而且该分析仪的旋转头最多可配置4个不同光程的光学窗和1个清洗位,极大满足了不同客户的测试需求。

图片展示

该旋转透射模块和红外主机集成一体,采用高光通量的ZnSe晶体设计,灵敏度优异。有定位栓的旋转头既可以顺时针或者逆时针旋转,又可以确保采样的高精度和重复性。用户可以按照实际需要,灵活配置1-4个不同的固定光程的光学窗,今后随时可以升级不同的光程。下图为测试示意图。



旋转透射模块的光程,相当于液体池的厚度,FOLI10-RT设计的规格有30微米、50微米、100微米、200微米和用户自定义光程。通常进行液体定量时,100微米的光程是最常使用的,如果换算为ATR的反射次数,那么该光程相当于ATR晶体反射50次@1000cm-1,因此,透射的灵敏度非常高。

图片展示

在进行液体定量测试时,仅一滴液体即可满足测量要求,用户如果发现谱图中的吸收峰很弱,说明选择的旋转头的光程太小,只需要旋转更大的光程进行测量即可;如果发现谱图中出现“平头峰”,说明选择的旋转头的光程太大,应当更换更小的光程进行测量。测量完成后,用合适的溶剂(水或者有机溶剂),使用无尘纸巾清理晶体表面的样品,就可以做下一个样品了,非常简单。



该附件应用市场极广,可以满足不同应用领域的液体测试需求,不仅可以准确定量测量,也可以定性分析有机溶液、有机溶剂、各类油品及杂质的定量分析、水溶液体系等。

图片展示

产品特点

FOLI10-RT是一款专用的液体分析仪,可以配置不同光程的旋转头,精确定量不同浓度的液体样品,与传统的液体测量方法相比,FOLI10-RT最大的优点:

  •

  • * 同时配置不同光程的光学窗,旋转切换,非常方便;

  • * 装载样品非常简单、高效,只需滴一滴液体在晶体表面,和ATR的测量方式相似;

  • * 快速获得高灵敏度、高信噪比的谱图;

  • * 清洁样品非常方便;

  • * 可以定制不同光程的旋转头,适合您最佳的浓度分析

  • * 用户既可以选配DLaTGS检测器,也可以选配MCT检测器。

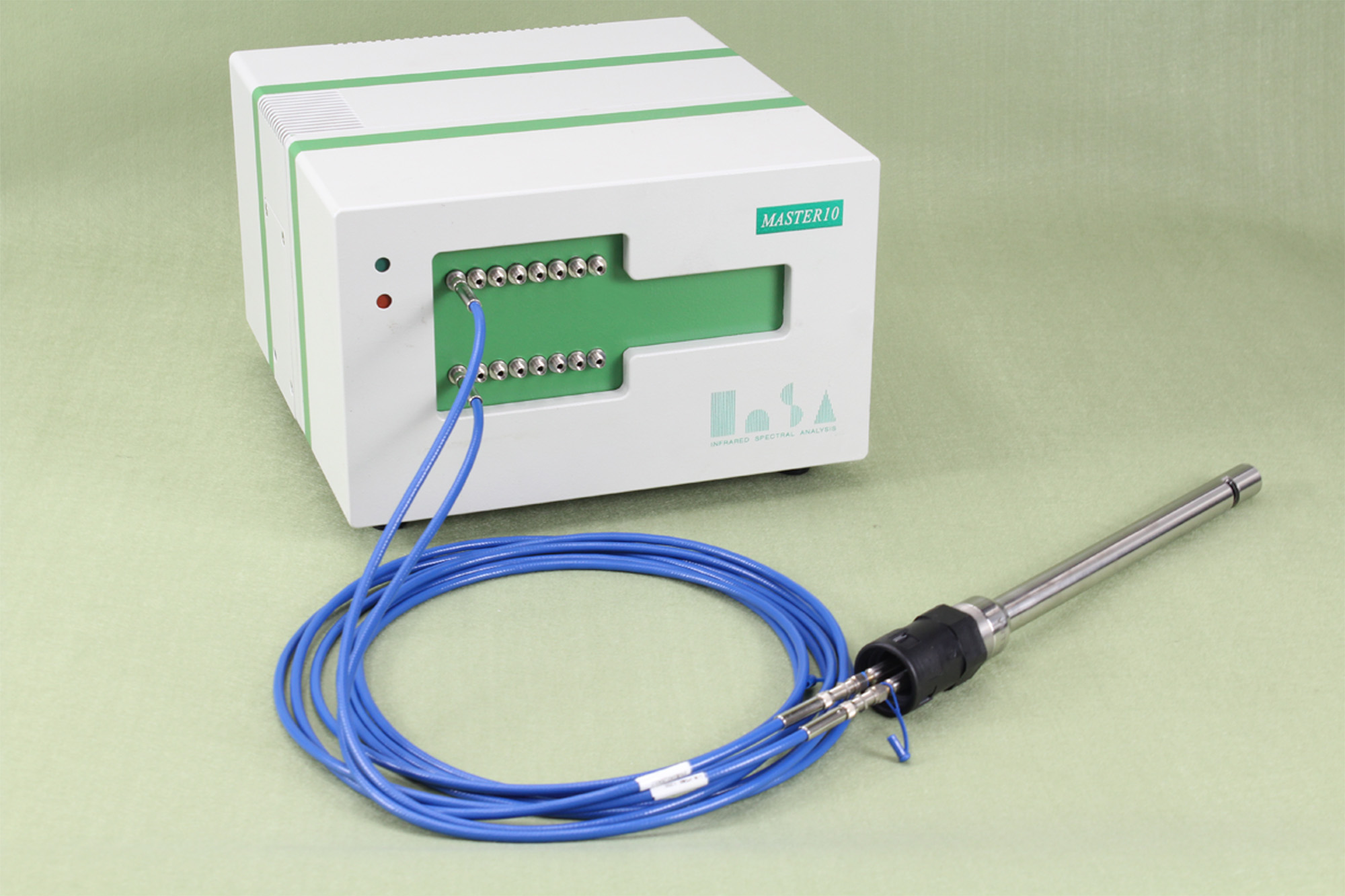

                                             傅里叶变换近红外光谱仪  MASTER10

  •                                                                                                                             Fourier Transform Near Infrared Spectrometer



MASTER10的特点

    傅里叶变换近红外光谱仪

  •                           MASTER10



MASTER10的特点

近红外光谱技术是一项绿色环保的快速无损检测技术, 通过对含氢基团(C-H,N-H,O-H)的分子振动检测,可以建立各种组分的定量模型, 因而广泛用于各行业的质量控制和过程在线监控。傅里叶变换近红外光谱(FTNIR)由于其扫描范围宽、速度快、 波长精度高、分辨率高等突出优势,成为当前主流的近红外光谱设备。 目前,市面上使用该技术的设备多为进口仪器厂家生产, 进入门槛较高。Master10是我司经过长期技术积累,自主研发而推出的傅里叶变换近红外光谱仪,其性能对标国际一线品牌,实现了实验室及工业在线一体化的功能。

近红外光谱技术是一项绿色环保的快速无损检测技术, 通过对含氢基团(C-H,N-H,O-H)的分子振动检测,可以建立各种组分的定量模型, 因而广泛用于各行业的质量控制和过程在线监控。傅里叶变换近红外光谱(FTNIR)由于其扫描范围宽、速度快、 波长精度高、分辨率高等突出优势,成为当前主流的近红外光谱设备。 目前,市面上使用该技术的设备多为进口仪器厂家生产, 进入门槛较高。Master10是我司经过长期技术积累,自主研发而推出的傅里叶变换近红外光谱仪,其性能对标国际一线品牌,实现了实验室及工业在线一体化的功能。

图片展示

硬件特点



干涉仪:自主研发高稳定立体角镜干涉仪,恒久准直

光    源:进口高性能近红外光源

激光器:固态激光器,使用寿命10年

分束器:近红外专用CaF2分束器

光谱范围:12500 - 4000 cm-1(800 - 2500nm)

检测器:高灵敏度InGaAs检测器

电路板:自主研发电路板硬件及控制程序,高稳定性

接口方式:标准SMA905,可以连接外部透射模块M-Cube,

以及各种类型的固体或者液体探头

图片展示

软件特点



S-IR:操作软件。适用Windows 7/10的中文版操作软件,图示式指令,操作简单,用于光谱仪主机的控制、采样及谱图处理。

S-Cal:建模软件。具有全自动优化建模,手动建模和数据预测的功能,可对不同FTNIR仪器间数据模型进行转移。

S-Seq:自动化操作软件。将光谱采集,模型调用,结果预测等操作关联在一起,用户进行简单操作,就可自动完成样品测量并直接获得测量结果。

S-Online:在线监控软件。控制光谱仪进行不间断的测量,把测量结果及设备状态传输至DCS控制系统,适用各种主流的通讯方式(4-20mA,Modbus,Profibus等)



图片展示
图片展示
图片展示

实验室解决方案



Master10可以广泛用于实验室各种有机物含量及相关指标的快速检测,一台主机可以测量多个产品的不同指标,装样简单,不需要预处理,绿色环保,省时省力。



可选配置:

- Master10系列主机

  (Master10-M,Master10-F,Master10-D)

- M-Cube透射温控模块

-实验室透射液体探头

-实验室反射固体探头

- 非接触反射探头(Dual Eye)

- S-Cal定量建模软件

- S-Seq自动化操作软件

图片展示

实验室解决方案



Master10可以广泛用于实验室各种有机物含量及相关指标的快速检测,一台主机可以测量多个产品的不同指标,装样简单,不需要预处理,绿色环保,省时省力。



推荐配置:

- Master10主机

- M-Cube透射温控模块(温控范围:室温至150oC)

-低羟基透射样品瓶

-实验室透射液体探头(可选)

-实验室反射固体探头(可选)

- S-Cal定量建模软件

- S-Seq自动化操作软件

图片展示
图片展示

在线解决方案



Master10可以拓展成8通道的在线检测主机Master10-Pro,每个通道通过近红外专用光纤连接现场的探头或流通池,采集到现场测量点物质的近红外光谱,并将光谱信号传输至主机的检测器;各个测量点的关键组分含量通过S-Cal软件进行预测,在线监控软件S-Online把测量结果实时传输至DCS控制室,为生产监控、工艺调整、质量控制等提供准确及时的数据信息。



可选配置:

- 8通道Master10-Pro主机

-低羟基近红外专用光纤(单根长度可达150米)

-流通池或探头

-一体化控制机柜

-现场采样按钮方案

- S-Cal定量建模及预测软件

- S-Online在线监控软件




图片展示
图片展示
图片展示



                                              傅里叶变换近红外光谱仪  MASTER10-M

  •                                                                                                                                   Fourier Transform Near Infrared Spectrometer



Master10-M是专用于实验室常规液体透射分析,配合S-Seq软件,可对液体样品进行快速的分析检测。该主机还配套包含一个外置透射温控模块M-Cube,用于对液体样品的加热温控及采样。液体样品直接用滴管加入到样品管或不同光程的比色皿,需要加热熔化的样品也可以使用M-Cube的加温功能,待样品变为均一的液态样品后采集光谱。





S-Seq软件用于实验室的日常分析。将实验方法和定量模型在软件中进行关联设置后,用户只需要选择对应的产品类别,输入相关产品名称/批次等信息,一键点击测量样品,一分钟内就可以同时获得模型预测的各项指标含量。可以进行平行样等多次测试,直接给出平均值,操作十分简单。

图片展示

该套配置可以专门用于化工行业的羟值/碘值/酸值/皂化值等日常指标的常规检测,也可用于其它行业相关液体样品的快速检测。



M-Cube参数:

光学部件:镀金平面镜,透镜组合

温控范围:室温到150°C

样品瓶外径尺寸:8mm/22mm

比色皿光程:2mm/5mm/10mm

连接方式:SMA905接口

图片展示



                                              傅里叶变换近红外光谱仪  MASTER10-F

  •                                                                                                                               Fourier Transform NearInfrared Spectrometer



       傅里叶变换近红外光谱仪

              MASTER10-M

图片展示

Master10-M是专用于实验室常规液体透射分析,配合S-Seq软件,可对液体样品进行快速的分析检测。该主机还配套包含一个外置透射温控模块M-Cube,用于对液体样品的加热温控及采样。液体样品直接用滴管加入到样品管或不同光程的比色皿,需要加热熔化的样品也可以使用M-Cube的加温功能,待样品变为均一的液态样品后采集光谱。

该套配置可以专门用于化工行业的羟值/碘值/酸值/皂化值等日常指标的常规检测,也可用于其它行业相关液体样品的快速检测。



M-Cube参数:

光学部件:镀金平面镜,透镜组合

温控范围:室温到150°C

样品瓶外径尺寸:8mm/22mm

比色皿光程:2mm/5mm/10mm

连接方式:SMA905接口

图片展示

MASTER10-F

手持固体探头(NP-151系列)特点

        傅里叶变换近红外光谱仪

                MASTER10-F

Master10-F配合手持固体探头(NP-151系列),可以轻松完成对固体样品的光谱采样。



技术参数

光谱范围:12500cm -1

探头材质:低羟基石英,200um,数量上百根组成,不锈钢包材

探头光纤长度:1-5米可选

探头直径:10mm

采样方式:手持反射

图片展示



                                            傅里叶变换近红外光谱仪  MASTER10-D

  •                                                                                                                                 Fourier Transform NearInfrared Spectrometer



MASTER10-D

非接触反射探头(Dual Eye)特点

       傅里叶变换近红外光谱仪

               MASTER10-D

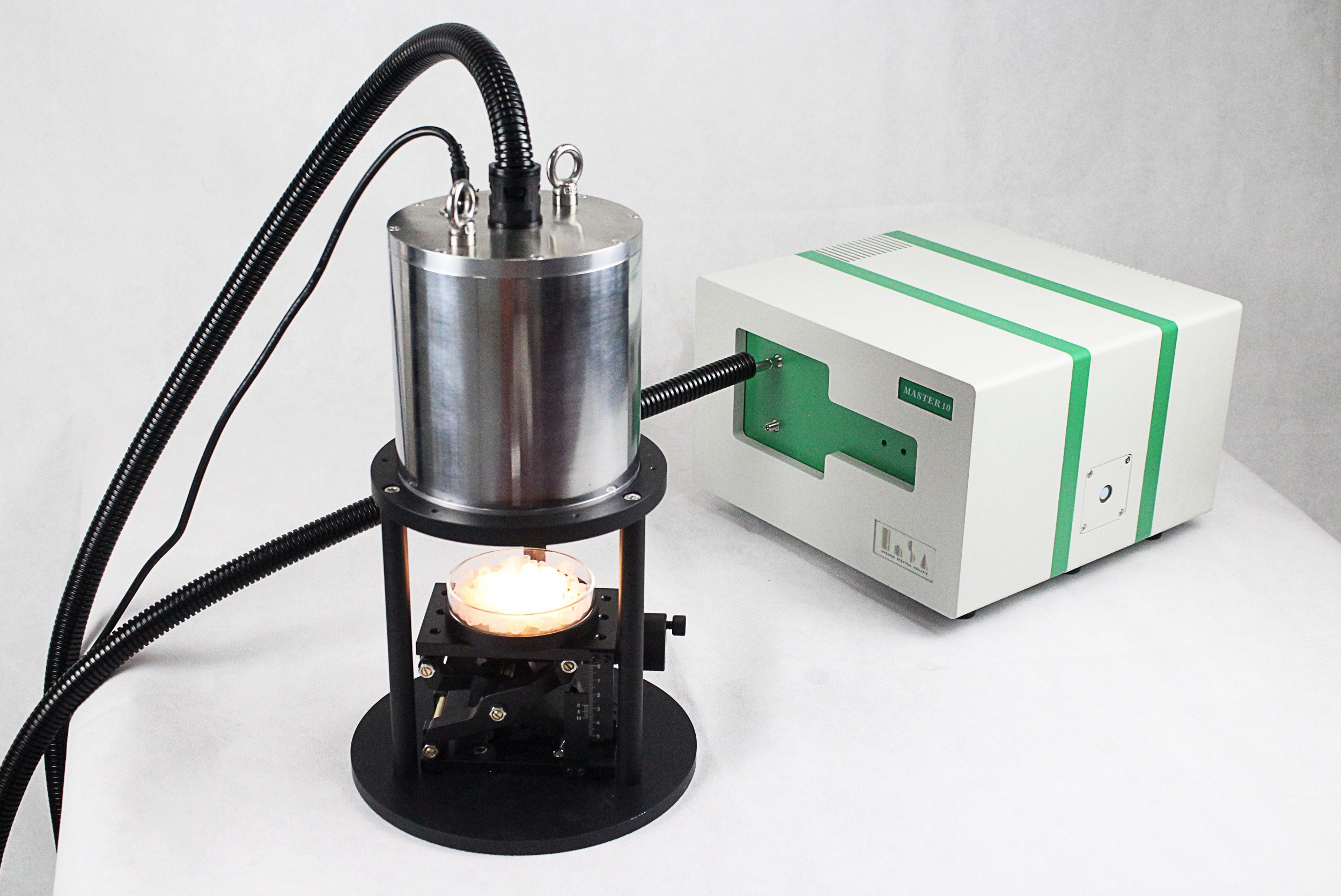

Master10-D配合非接触反射探头(Dual Eye),可以采集固体样品的反射光谱信号。



技术参数

光谱范围:12500cm -1

探头材质:316不锈钢

探头光窗:蓝宝石

探头尺寸:mm

聚焦距离:90mm

光源:24V,双光源

采样方式:反射,非接触

图片展示



                                           傅里叶变换近红外光谱仪  MASTER10-Pro

  •                                                                                                                             Fourier Transform NearInfrared Spectrometer



Master10-Pro是为工业在线用户设计的8通道在线检测近红外光谱仪。光谱仪主机被整体集成在一体化机柜中,机柜内部同时集成了触摸工控机、温控模块、以及跟DCS通讯的PLC模块,共同构成一个一体化的在线分析系统。此系统可以独立完成光谱数据采集、模型预测以及数据上传,为工业在线控制分析提供便捷而完整的操作支持。



一体化机柜可以安放于桌面上,也可通过轨架固定,挂靠于墙面等任何便于操作的位置。 尺寸:540mm*350mm*650 mm(长*宽*高) 重量:10Kg(不含光谱仪)





结合工业在线分析的实际应用,Master10-Pro整套产品的设计有如下特点:



-实现最多8通道的测量:Master10-Pro可以对生产现场的8个不同测量点进行循环检测,充分提高光谱仪主机的利用率。



-现场一键光谱采样方案:在建模和日常校验维护阶段,通常需要不定期地进行人工采样且同时记录对应的光谱。按钮安装在采样点附近,操作员取样时只需按下该按钮,仪器软件就会自动记录和保存该采样点对应的光谱,方便后期模型的建立和维护工作。



-功能强大的S-Online软件:该软件可自动完成对光谱的测量、不同通道任务的循环控制、模型的调用以及结果的预测和输出。主界面上可以实时显示组分含量变化的趋势图。此外,软件可以实现跟DCS的数据通讯,各组分含量、仪器状态、报警信息等均可进行设置。



-产品模型切换功能:对于同一个测量点,用户有时会进行不同类型产品的生产,此时需要对模型进行切换和调整,对于某些行业这种调整是十分频繁的。Master10-Pro提供模型切换功能,用户的DCS可以触发软件模型切换功能,解决用户切换产品和调整模型的实际需求。

图片展示
图片展示



                                              傅里叶变换光致发光光谱仪  FTPL-10

  •                                                                                                                            Fourier Transform Photoluminescence Spectrometer
  •

         傅里叶变换近红外光谱仪                       MASTER10-Pro

图片展示

Master10-Pro是为工业在线用户设计的8通道在线检测近红外光谱仪。光谱仪主机被整体集成在一体化机柜中,机柜内部同时集成了触摸工控机、温控模块、以及跟DCS通讯的PLC模块,共同构成一个一体化的在线分析系统。此系统可以独立完成光谱数据采集、模型预测以及数据上传,为工业在线控制分析提供便捷而完整的操作支持。



一体化机柜可以安放于桌面上,也可通过轨架固定,挂靠于墙面等任何便于操作的位置。 尺寸:540mm*350mm*650 mm(长*宽*高) 重量:10Kg(不含光谱仪)





结合工业在线分析的实际应用,Master10-Pro整套产品的设计有如下特点:



-实现最多8通道的测量:Master10-Pro可以对生产现场的8个不同测量点进行循环检测,充分提高光谱仪主机的利用率。

-现场一键光谱采样方案:在建模和日常校验维护阶段,通常需要不定期地进行人工采样且同时记录对应的光谱。按钮安装在采样点附近,操作员取样时只需按下该按钮,仪器软件就会自动记录和保存该采样点对应的光谱,方便后期模型的建立和维护工作。

-功能强大的S-Online软件:该软件可自动完成对光谱的测量、不同通道任务的循环控制、模型的调用以及结果的预测和输出。主界面上可以实时显示组分含量变化的趋势图。此外,软件可以实现跟DCS的数据通讯,各组分含量、仪器状态、报警信息等均可进行设置。

-产品模型切换功能:对于同一个测量点,用户有时会进行不同类型产品的生产,此时需要对模型进行切换和调整,对于某些行业这种调整是十分频繁的。Master10-Pro提供模型切换功能,用户的DCS可以触发软件模型切换功能,解决用户切换产品和调整模型的实际需求。

图片展示

FTPL-10产品简介

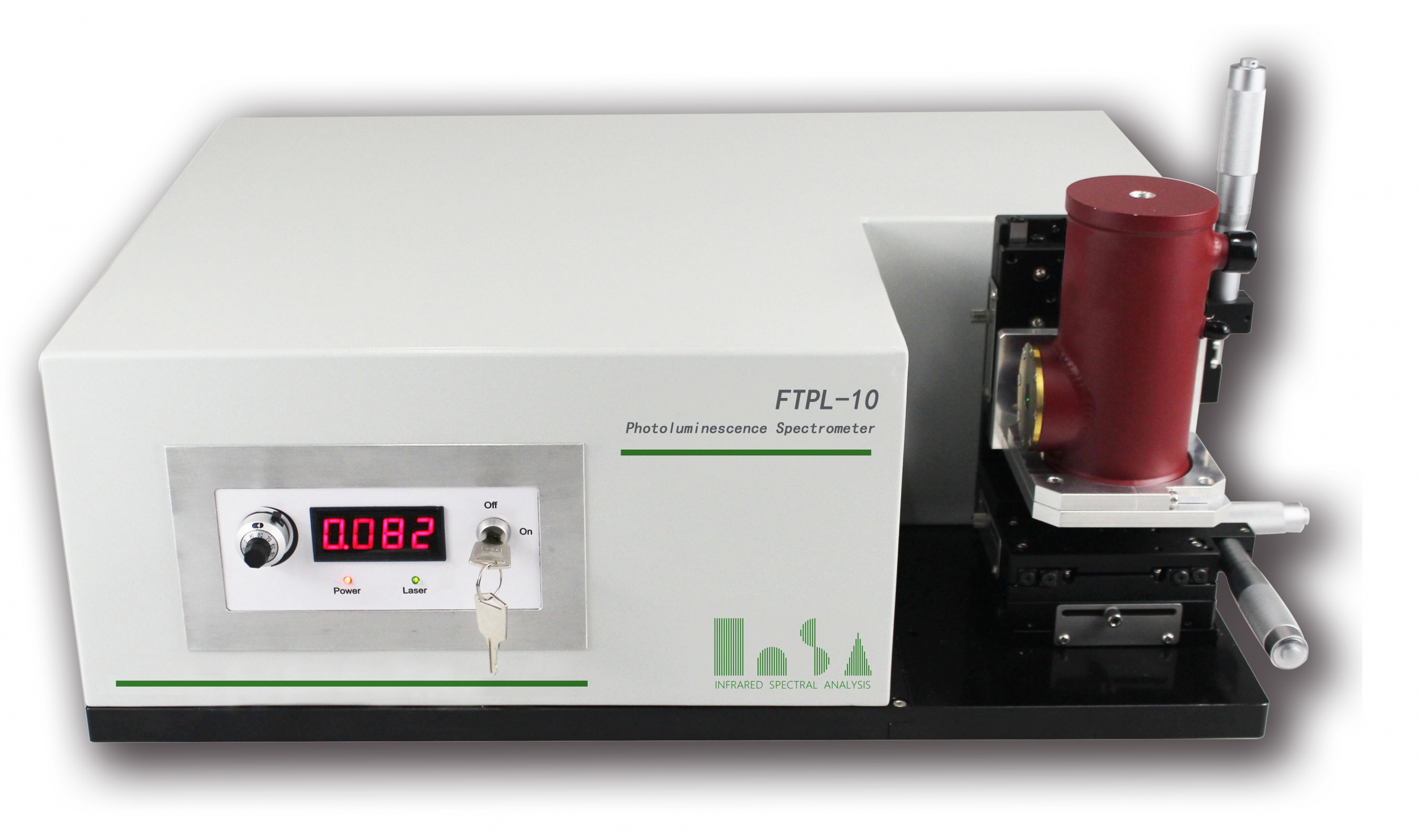

      傅里叶变换光致发光光谱仪                           FTPL-10

光致发光(Photoluminescence, PL)光谱作为一种有效的无损光谱检测手段广泛应用于半导体的带隙检测、杂质缺陷分析、复合机制与品质签定等。但在光致发光的红外区这一弱信号检测领域,市场上现有的测量系统对使用者的光谱实验技能要求高,使用者需要耗时费力调整光路,才能找到微弱的PL光谱信号,光谱测量效果往往也难以得到保证。

傅里叶变换(Fourier transform, FT)光谱有完善的理论和仪器基础。与传统色散型光谱仪相比,傅里叶变换光谱仪具有多通道、全通量、低等效噪声、快速扫描等优势,信噪比和探测灵敏度提升一个数量级,非常适合红外波段的光谱测量。

荧飒光学研发者凭借超过20年的微弱信号与红外PL光谱测量经验,充分了解相关领域的难点和痛点,首次推出了完全自主知识产权的FTPL-10系列独立式傅里叶红外光致发光光谱仪。

FTPL-10具有优异的红外波段弱信号探测能力和非常快的测量速度,其方便性、应用性降低了使用者的门槛要求。其具备4000-12500cm-1 (即800-2500nm)有效测量范围、连续可调泵浦激光功率、室温至77K样品温度条件。

图片展示

荧飒光学研发者凭借超过20年的微弱信号与红外PL光谱测量经验,充分了解相关领域的难点和痛点,首次推出了完全自主知识产权的FTPL-10系列独立式傅里叶红外光致发光光谱仪。

FTPL-10具有优异的红外波段弱信号探测能力和非常快的测量速度,其方便性、应用性降低了使用者的门槛要求。其具备4000-12500cm-1 (即800-2500nm)有效测量范围、连续可调泵浦激光功率、室温至77K样品温度条件。

图片展示
图片展示

应用领域

应用领域



* 前沿光电材料科学研究

* 半导体晶圆品质检测

* 稀土发光材料性能检测

* 红外光电器件品质检测

图片展示

产品特点

产品特点

* 红外波段弱信号探测能力强

  FTPL-10信号采集使用傅里叶变换干涉分光技术,规避了传统光谱仪中严重限

  制光通量的狭缝,显著提高通光量;无需按波段分光检测,显著提升红外波段

  微弱光谱信号的探测能力,光谱分辨率和信噪比提升一个数量级。

* 光谱扫描速度快

  在常用的分辨率条件下,FTPL-10能够在不到1秒的时间内扫描一张质量很好

  的光谱图。在此基础上,采用多次重复快速扫描的方式,可以降低随机误差,

  进一步提高光谱信噪比。

* 较低的使用门槛

  FTPL-10采用预先优化准直的光路设计,将激发光引导至预设的位置,该位置
  同时是优异的光信号收集位置。使用者不需要进行复杂的光路调节工作,只需

  要将样品固定,通过三维位移台将样品调节到预设位置,即可满足测量要求。

  使用门槛较低,只需简单培训即可上机操作。

图片展示

产品参数

产品参数

图片展示

FTPL-10实测样品数据效果展示

FTPL-10实测样品数据效果展示

样品A

IIn0.5Ga0.5As/GaAs/In0.5Al0.5As量子点,采用分子束外延技术制备。[The InGaAs/GaAs/InAlAs quantum-dots sample was grown by molecular beam epitaxy (MBE) technique.]

测试条件:

样品温度状态:77K

泵浦激光:532nm

激发功率:50mW

仪器参数设置:

光谱分辨率:8cm-1

光谱范围:4000-12500cm-1

扫描设置:单谱重复采样16次取平均,重复测量5次,每次间隔2分钟

图片展示

测试结果:

单谱测量时间约为14秒,5次测量结果在整个谱峰范围(9000-9800cm-1)内的相对偏差<1%,谱峰偏离<±0.4 cm-1 ,谱峰附近(9300~9400cm-1)的信噪比均达到1600以上。

测试条件:

样品温度状态:杜瓦中液氮耗尽,温度由77K自然升温至室温293K左右

泵浦激光:532nm

激发功率:50mW

仪器参数设置:

光谱分辨率:8cm-1

光谱范围:4000-12000cm-1

扫描设置:单谱重复采样16次取平均,间隔5分钟自动采样,全过程约2小时20分

图片展示

测试结果:尽管因试验条件所限,无法获取整个过程中的样品温度数据,但可以从光谱图中观察到随着时间变化(温度逐步升高),样品的PL谱峰位置由9338cm-1逐步红移至8803cm-1,PL谱峰高度由1.33逐步下降至0.011。这样规律性变化也从侧面反映了系统的长时稳定性。

样品B

In0.53Ga0.47As(2.5nm)/GaAs(18nm)量子点,采用分子束外延技术制备。[The InGaAs/GaAs quantum-dots sample was grown by molecular beam epitaxy (MBE) technique.]

测试条件:

样品温度状态:室温

泵浦激光:532nm

激发功率:10-210mW 逐步递增,间隔20mW

仪器参数设置:

光谱分辨率:8cm-1

光谱范围:4000-12500cm-1

扫描设置:单谱重复采样16次取平均

图片展示
图片展示

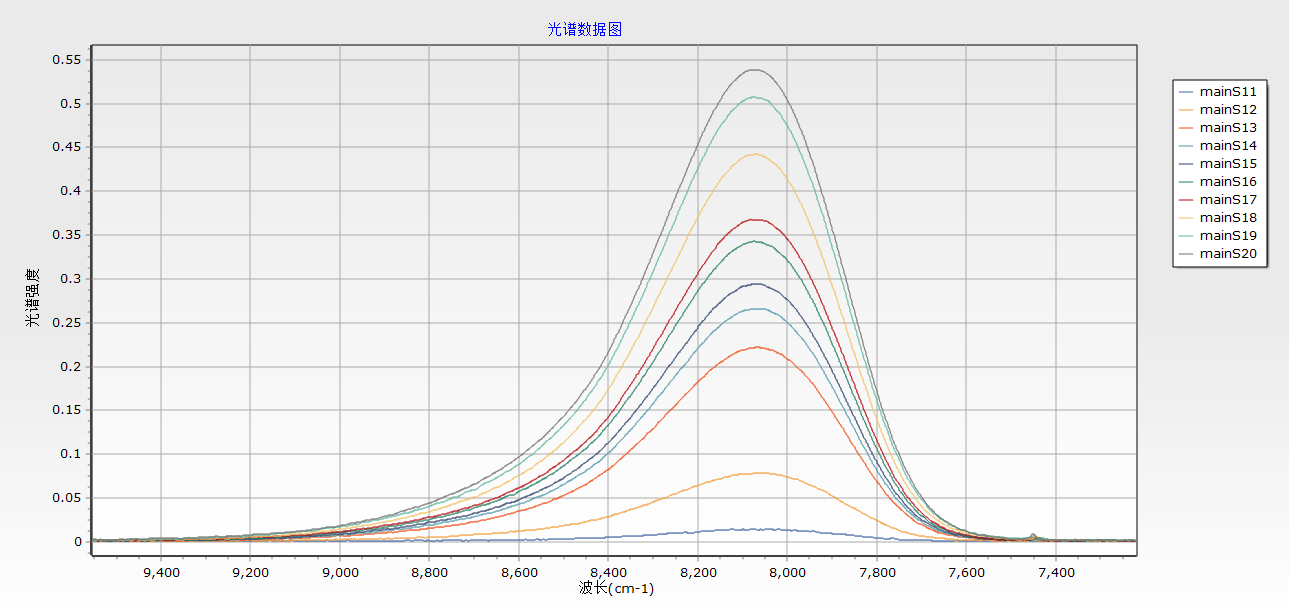

测试结果:随泵浦激光的功率逐步上升,PL谱峰高度随激光功率近似线性增强,样品的PL谱峰位置发生轻微的红移。考虑到本次测试未对样品进行任何恒温控制,泵浦激光功率较强可能造成样品温度轻微升高,造成谱峰位置红移。

样品C

GaSb单晶材料,由液态封装的切克劳斯基(LEC)方法,以高纯度(99.9999%)的Ga和Sb金属为原料生长。[The GaSb single-crystal sample was grown by liquid encapsulated Czochralski (LEC) method using high-purity (99.9999%) Ga and Sb metals as the raw materials.]

文献报道GaSb材料的禁带宽度与温度关系:

图片展示
图片展示
图片展示
图片展示

测试条件:

样品温度状态:杜瓦中液氮耗尽,温度由77K自然升温至室温293K左右

泵浦激光:532nm

激发功率:75mW

仪器参数设置:

光谱分辨率:8cm-1

光谱范围:4000-12500cm-1

扫描设置:单谱重复采样16次取平均,间隔2分钟自动采谱

图片展示

测试结果:

随着样品温度逐步升高,PL谱峰的位置发生明显红移,主峰高度明显下降。同时,在6400cm-1附近的次峰相对凸显,这是带尾态引起的光致发光,能带宽度不随温度变化。

选型表

选型表

图片展示



                                                                    红外附件

  •                                                                                                                                                         Accessories
  •

气体池

气体池结构设计



气体池结构设计,避免了传统气体池的进气方式对镜面造成的直接冲击,使气体分布更均匀,气体受热更稳定,测量结果更准确。内部所有金镜均经过特殊镀层处理,极大的增强了抗污染,耐腐蚀能力。基于近10年的工业现场气体测量经验及精密设计,适合于长时间在线监测使用。

我们还可以为您定制各种光程,不同体积的气体池,满足您实际工作中不同浓度气体的测试需求。





图片展示

四氯化锗液体池

产品性能



产品使用高纯度PVDF材料制作,在氟塑料中具有高强韧性、低摩擦系数、耐腐蚀性强、耐老化性强、耐气候性强,耐辐照性能好等特点。三通阀使用卡套密封,具有良好的密封性。





产品特性



*良好的耐化学特性;

*耐磨,高机械强度及韧度;

*耐候,抗紫外线及核射线;

*耐热性佳并有高介电强度;

*内外壁光滑,不会对样品造成污染。

图片展示

四氯化锗液体池(哈氏合金)



哈氏合金阀的四氯化锗液体池是第一代四氯化锗液体池的升级版。采用哈氏合金阀,对液压环境有更高要求的客户是更好的选择。

产品性能



产品使用高纯度PVDF材料制作,在氟塑料中具有高强韧性、低摩擦系数、耐腐蚀性强、耐老化性强、耐气候性强,耐辐照性能好等特点。哈氏合金三通阀使用卡套密封,具有良好的密封性,承受液压≥0.5MPa。





产品特性



*良好的耐化学特性;

*耐磨,高机械强度及韧度;

*耐候,抗紫外线及核射线;

*耐热性佳并有高介电强度;

*内外壁光滑,不会对样品造成污染;

*哈氏合金三通阀,能在液压更大的环境中使用。





图片展示

短光程小型气体池

小型气体池(30mm光程):            小型气体池(15mm光程):


*外观尺寸:Φ60×44                          *外观尺寸:Φ60×29
*通光直径:Φ44                                *通光直径:Φ44
*窗片材质:ZnSe                              *窗片材质:ZnSe
*池体材质:316L                               *池体材质:316L
*进出气接口:M5                              *进出气接口:M5

图片展示

请双击输入内容...








荧飒光学



公司地址:上海市嘉定区南翔镇沪宜公路1101号5号楼105

联系电话:021-59130260/15000590832

电子邮箱: info@insaoptics.com









图片展示

 扫码关注“荧飒光学”

图片展示
添加微信好友,详细了解产品
使用企业微信
“扫一扫”加入群聊
复制成功
添加微信好友,详细了解产品
我知道了
